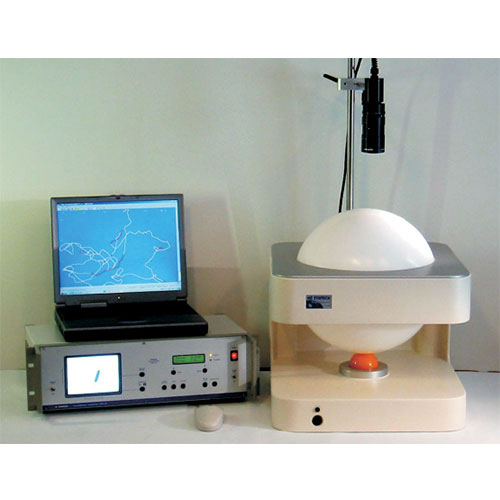

用途：昆蟲軌跡球行為記錄儀由球體、頂部的昆蟲、驅動電機組成。這個系統設計用以研究和分析不同體型的生物體運動和方向的行為。驅動電機在二維方向上向昆蟲爬行的反方向運動。光學檢測器固定在昆蟲的上方，檢測昆蟲的運動并發送驅動命令到驅動電機，進而驅動軌跡球向昆蟲爬行的反方向運動。數據通過RS232口在提供的軟件里實時以X-Y坐標顯示和記錄。數據直接儲存在計算機里。根據分析對象大小的不同，有三種型號可供選擇，LC300伺服球昆蟲行為記錄儀針對較大的昆蟲。
特點：
·球體由空氣承載，無噪音、易清理
·位移檢測器是基于CMOS影像傳感器傳感器，自帶的數值信號處理器，無需在昆蟲背上添加反射面
·只需調整檢測器和驅動電機之間反饋回路中的2項參數：反饋增益和反饋響應的時間常數
·視頻實時顯示昆蟲運動狀態并適當調整照明（紅外光和可見光）
·系統根據顏色的差別區分昆蟲與球體，因此無需在昆蟲背板上添加反射面
·控制單元上視頻實時顯示，操作更加簡便
·實時速度和方向
技術參數：
分析對象尺寸范圍 | 約為1-10mm |
伺服控制 | 300 mm |
速度補償 | 0-300mm/s /s |
顯示系統 | 內置彩色顯示系統 |
通訊端口 | RS232接口 |
