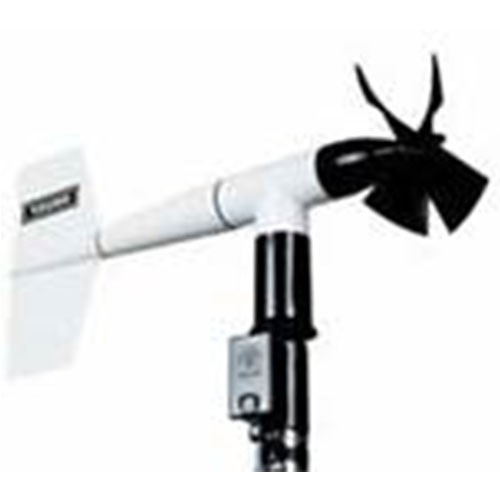

05103/05106風速風向傳感器

05103廣泛用于風的測量。05106型號專用于海上和航海使用

測量范圍

測量精度

閾值

動力

輸出

電源

風速：0-100 m/s(224 mph)，

方位：360°

風速：±0.3 m/s,風向：±3°

螺旋槳：1.0 m/s (2.2 mph)，1.1 m/s (2.2 mph) 05106

風向標：1.1 m/s 05103

螺旋槳恒定距離(63% recovery) 2.7 m

風向標延遲距離(50% recovery) 1.3 m

阻尼比率0.3，阻尼自然波長7.4 m，

     風速交流電磁感應，每轉3個脈沖，每分  鐘 1800 轉，1800 rpm(90 Hz) = 8.8 m/s ，方  位模擬直流電壓

電位計電阻10K Ω, 線性 0.25%，平均壽命50,000,000轉

激勵電壓15 VDC Max

85000 2-軸超聲波風傳感器

風速

風向

串行輸出

格式

單位

工作溫度

電源

測量范圍：0 to 70m/s分辨率：0.1m/s

精度：(30 m/s)±2% or 0.1m/s，(70m/s)±3%

測量范圍：0 to 360°

分辨率：1°，精度：±2°

RS-232，RS-485

ASCII Text，RMYT，NMEA，SDI-12

m/s, MPH,Knots, Km/hr

-50 to +50°C

電壓 9 to 16 VDC,30 mA typical

電壓 24VDC,60W Max.Heater Power:(85004)

81000超聲波風傳感器

用于要求快速、高分辨率和三維的風測量。

風速

風向

聲速

聲學溫度

串行輸出

模擬電壓

輸出

單位

測量范圍/s(0-90mph)，分辨率：0.01m/s

閾值：0.01m/s，精度：±1%±0.05m/s（0-30m/s）， ±3%(30-40m/s)

范圍：360度,仰角范圍：±60度，分辨率：0.1度

精度：±20（1-30m/s）; ±30(30-40m/s)

范圍：300-360m/s，分辨率：0.01m/s

精度：±0.1%±0.05m/s(0-30m/s)

范圍：-50-+500C，分辨率：0.01m/s，

精度：±20C(0-30m/s RS-232

或RS-485，1200-38400波特

用戶可編程的ASCII輸出配置

（從U,V,W,聲速，聲學溫度，2D速度，3D速度，方位，仰角進行選擇）)

0-5000mv,V1和V2；0-1000mv,V3和V4

分辨率：1 part in 4000，精度：±0.1% of full scale

m/s，cm/s，mph，knots，km/h

12002/12005GILL微型風向標和3-杯式風速傳感器

12002、12302 EPS風向標

12005/12305 鋁風向標

12102

3-杯式風速計

風速：0-30m/s

強風：35m/s

阻尼比率：0.51

風向標延遲距離：0.9m

阻尼固有波長:4.6m

非阻尼固有波長:4.0m

風速：0-50m/s

最大風速:60m/s

阻尼比率:0.34

風向延遲距離:1.1m

阻尼固有波長:6.1m

非阻尼固有波長:5.7m

方位角范圍：3600C

杯輪旋轉距離:2.3m

閾值：

環扣發生器風速計-0.5m/s

光線斷路器風速計-0.3m/s

風向標100C移動-0.4m/s

風向標50C移動-0.7m/s

風速信號：標準的環扣發聲器傳感器提供模擬直流電電壓，與風速成線性比例。可選擇的光線斷路器傳感器提供DC與風速成線性比例的脈沖頻率。10脈沖每旋轉。1800RPM(300HZ)=28.6m/s(64.0mph).

風向信號：從10Kohm電位計模擬DC電壓，0.25%線性

電源要求：最大電位計激發15VDC.
